Ogólne opisy - kartridże laserowe i znajdujące się w nich komponenty.

Niekoniecznie wszystkie poniższe elementy muszą występować w każdym kartridżu laserowym (poniżej użyte nazwy drukarek są przypadkowe).

Toner (proszek) - drobny proszek stosowany w drukarkach laserowych i kserokopiarkach np. Hewlett Packard (HP) LaserJet Pro M 26a / nw do tworzenia obrazu na papierze. Toner w drukarce laserowej m26 umieszczony w specjalnej kasecie, przyciągany jest do kartki za pomocą ładunków elektrycznych, a następnie utrwalany na papierze pod wpływem wysokiej temperatury. Toner w proszku musi być dostosowany do wymagań danego producenta drukarki, w tym przypadku LJ m26. Nie bez znaczenia jest więc jego jakość i pełna kompatybilność z zasypywanym wkładem laserowym Laser Jet m26. Substancja ta musi spełniać wiele różnorodnych wymagań, z których najistotniejsze jest dostosowanie do założeń danego producenta drukarki Laser Jetm26.

Bęben OPC - jest centralnym elementem kartridża laserowego m26 a. Na wydrukowanie jednej strony w LJ m26 a potrzeba często wielu obrotów bębna. Drukarka Laser Jet m26 a po otrzymaniu polecenia drukowania, tworzy na początku w swej pamięci obraz strony przeznaczonej do wydruku. Sterownik urządzenia Laser Jetm26 a Prom26 odkłada na obracający się wałek światłoczuły (lub inaczej bęben fotostatyczny), błyskami promienia laserowego kolejność impulsów logicznych (podobnie jak w drukarkach igłowych) tworząc mozaikę miejsc aktywnych i nieaktywnych elektrostatycznie na tym bębnie. Jego aktywne miejsca przyciągają drobiny proszku i dalej cząstki tonera LJ Prom26 przenoszone są na uprzednio naładowaną elektrostatycznie kartkę papieru. Nieodzwonym elementem bębna OPC Laser Jet Prom26 są zębatki, które występują w formie prostej lub ukośnej (helical/vertical). Uszkodzenia bębna są zazwyczaj mechanicznej natury i powstają na skutek zużycia w wyniku kontaktu z innymi elementami, a zwłaszcza z listwą czyszczącą (Wiper blade) Laser JetProm26.

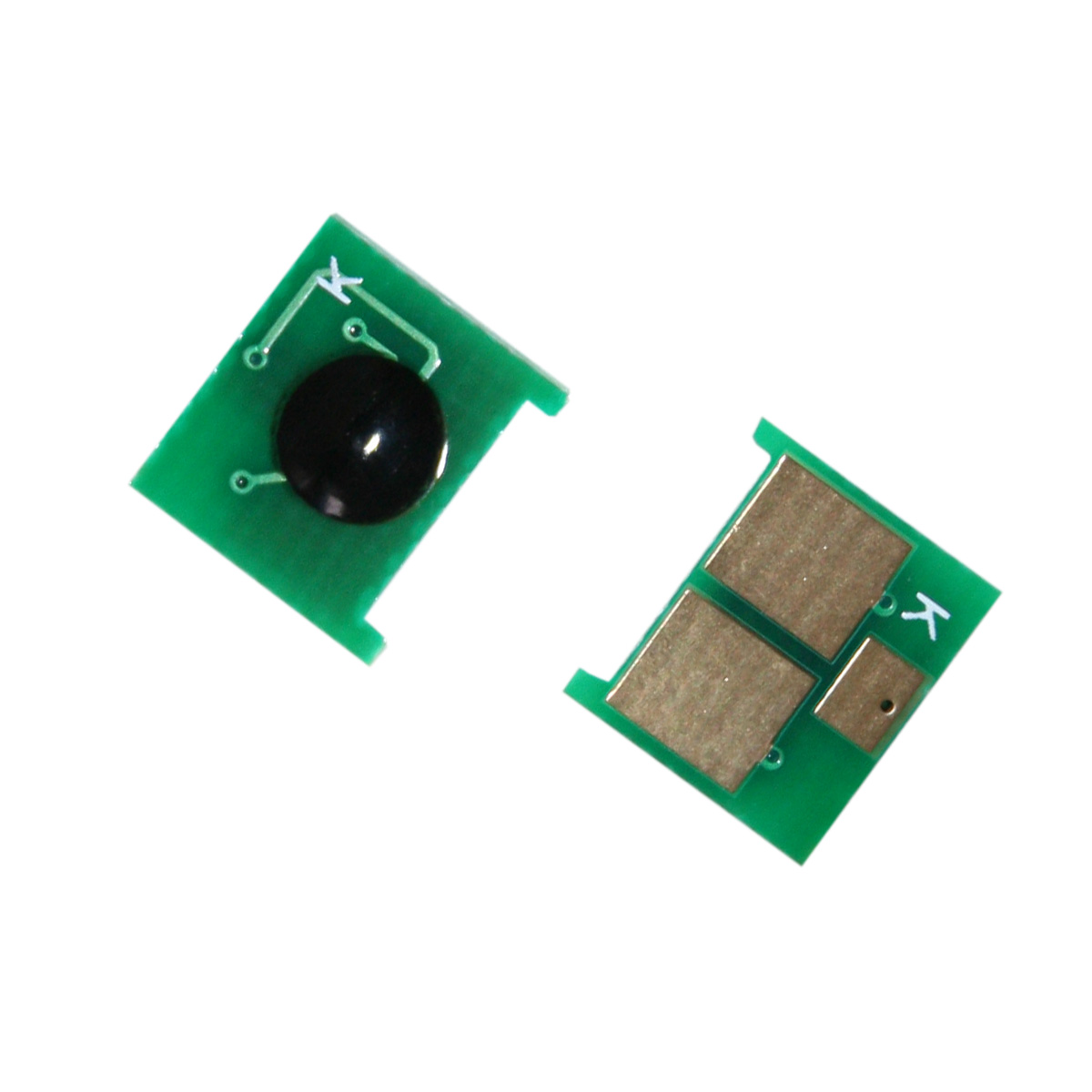

Chip zliczający - w wielu obecnie modelach kartridży są instalowane chipy zliczające, bez których drukarka np. Prom26 a nie będzie współpracować z kartridżem. Sam chip to układ elektroniczny zliczający wykonaną ilość kopii (wydruków) w drukarce LJ Prom26 a. Do niektórych modeli drukarek dostępne są z kolei chipy autoresetujące, a więc wielokrotnego użytku w kartridżu Laser Jet Prom26 a. Dzięki temu możliwe jest zasypanie kasety Laser JetProm26 a większą ilością proszku bez konieczności częstej jej regeneracji. W zależności od modelu drukarki (np. m26nw) resetowanie chipu autoresetującego następuje po wykonaniu określonej czynności.

Trzy niby proste, a jednak skomplikowane komponenty, od których zależy działanie całej kasety LJ m26nw. Nie zapominajmy, że w całym kartridżu Laser Jet m26nw tych części jest mnóstwo, a każda z nich stanowi integralny składnik całości. Tylko pełne ich poznanie stanowi receptę na udaną regenerację Laser Jetm26nw.

Developer proszek - w urządzeniach kopiarkowych Prom26nw były umieszczone oddzielne pojemniki na toner i developer. W drukarkach laserowych developer znalazł zastosowanie jako dodatek "uszlachetniający" zwykły toner LJ Prom26nw, gdzie obie substancje są zazwyczaj ze sobą zmieszane.

Listwa czyszcząca (Wiper blade) - jest to listwa zbierająca z wałka światłoczułego Laser Jet Prom26nw drobinek pozostałego proszku zwanego tonerem. Bęben światłoczuły obracając się w kasecie Laser JetProm26nw wchodzi w kontakt z listwą czyszczącą, która usuwa z powierzchni bębna pozostałe na nim jeszcze resztki tonera. Resztki te gromadzone są w "śmietniku" (Waste bin) m26 nw, a zgromadzony tam proszek nie nadaje się do powtórnego użycia, gdyż utracił swoje właściwości elektrostatyczne. Chcąc dbać o dobrą jakość wydruku w LJ m26 nw zaleca się, aby zbierak był wymieniany razem z bębnem OPC.

Listwa podająca (Doctor blade) - listwa podająca Doctor Blade odpowiada za równomierne rozprowadzenie tonera Laser Jet m26 nw po powierzchni wałka magnetycznego. Odpowiada również w znacznym stopniu za proces zaczernienia wydruku Laser Jetm26 nw. Wałek magnetyczny (Mag Roller) przejmuje toner ze zbiornika w kasecie Prom26 nw oraz nadaje mu odpowiedni ładunek elektrostatyczny, dzięki czemu przylega on do odpowiednich miejsc na bębnie światłoczułym. Na styku pomiędzy zbiornikiem tonera LJ Prom26 nw, a wałkiem magnetycznym znajduje się listwa podająca (Doctor Blade) zakończona często wymienną końcówką – Chargelink, od której zależy ilość tonera podawanego na wałek magnetyczny oraz jego równomierne rozprowadzanie.

Listwa zbierająca (Recovery blade) - jest to listwa uszczelniająca komorę śmietnika Laser Jet Prom26 nw przed wydostawaniem się drobinek tonera, usuniętych z bebna OPC przez listwę Wiper Blade, a pozostałego na nim po wydrukowaniu dokumentu. Recovery blade jest listwą zabezpieczającą w postaci cienkiego paska przyklejonego do części kasety zwanej komorą resztkową, śmietnikiem (Waste bin) kasety Laser JetProm26 nw. Jest to bardzo ważny element często pomijany podczas regeneracji, mający wpływa na jakość druku na kasetach 26nw.

Zgarniak filcowy (Wand) - usuwa wszelkie zanieczyszczenia osadzające się na wałku grzewczym (potocznie zwanym grzałką) HP Laser Jet proMFP M26a. Zanieczyszczenia te pochodzą od tonera (proszku) i powstają na skutek procesu drukowania w Hewlett Packard (HP) LaserJet Pro M 26a / nw. Nie jest standardem wyposażenia każdej drukarki laserowej.

Elektroda ładująca PCR - ładuje elektrostatycznie powierzchnie bębna światłoczułego (Primary Charge Roller) w m26.

Wałek magnetyczny (Mag Roller) - przejmuje toner ze zbiornika, oraz nadaje mu odpowiedni ładunek elektrostatyczny, dzięki czemu przylega on do odpowiednich (odwrotnie naładowanych przez laser) miejsc na bębnie światłoczułym w LJ m26.

Wałek dociskowy (Pressure Roller) - wspólnie z wałkiem grzewczym, zwanym również potocznie grzałką, bierze udział w utrwaleniu (zafixowaniu) toneru na papierze podczas drukowania w Laser Jet m26. Następuje to poprzez obróbkę termiczną i dzieje się to zazwyczaj w drodze przejścia kartki podczas drukowania w Laser Jetm26 pomiędzy wałkiem grzewczym a wałkiem dociskowym.

Wałek grzewczy (Fuser Roller) - w procesie druku (kopiowania) w m26 akonieczne jest utrwalenie tonera na papierze. Następuje to poprzez obróbkę termiczną, zazwyczaj w drodze przejścia kartki pomiędzy wałkiem grzewczym, a wałkiem dociskowym w LJ m26 a. Z wałkiem grzewczym w Laser Jet m26 a należy obchodzić się bardzo ostrożnie, gdyż jego powierzchnia ulega uszkodzeniom mechanicznym (w przypadku zacięcia się kartki niekiedy jest ona usuwana za pomocą ostrych narzędzi powodując przy tym nieodwracalne uszkodzenia).

Wałek olejowy w kopiarkach - wałek olejowy jest umieszczony w Laser Jetm26 a Prom26 przy zespole utrwalania tonera (konkretnie przy wałku grzewczym). Powoduje zbieranie resztek tonera, które osadzają się na powierzchni wałka grzewczego w LJ Prom26. Wałek olejowy powinien być wymieniany co określoną ilość wykonanych kopii w Laser Jet Prom26 (najczęściej operację wymiany przeprowadzamy przy serwisowaniu kopiarki).

Mag Connection (magnetyczny styk) - styk, który jest połączony w kasecie Laser JetProm26 z wałkiem magnetycznym i powoduje jego dokładne ustawienie (regulację). Zastosowanie magnetycznych styków polepsza kontakt z wałkiem przez co zyskuje się na wydajności tonera Prom26 a oraz lepszym zabezpieczeniem przed wyciekiem.

Charge link (paseczki) - paseczki poprawiające właściwości ładujące wałka magnetycznego Mag Roller, stosowane w celu uzyskania lepszego zaczernienia wydruków w LJ Prom26 a. Stosując je razem z wałkami magnetycznymi przedłuża się żywotność tych elementów, tym samym zmniejszamy koszty regeneracji kartridża Laser Jet Prom26 a.

Zaślepka otworu wsypowego - Filler Cap - często podczas regeneracji Laser JetProm26 a przy wyjmowaniu korka zasypowego dochodzi do uszkodzenia jego budowy. W wyniku tego toner ze zbiornika m26nw ze świeżym proszkiem zacznie wyciekać. W takim przypadku w kasecie LJ m26nw należy wymienić korek na nowy.

Sprężyna blokująca (LockSpring) - sprężyna blokująca powoduje dokładne ustawienie (regulację) wałka magnetycznego Mag Roller w kasecie Laser Jet m26nw oraz poprawia kontakt elektryczny ze stykami doprowadzającymi napięcie.

Laser - sterowany mikroprocesorem drukarki Laser Jetm26nw naświetla w zaprogramowanych miejscach naładowaną elektrostatycznie powierzchnię światłoczułą bębna, powodując zmianę ładunku. W efekcie w Prom26nw powstaje obraz drukowanej strony na bębnie - wstępnie tylko w formie elektrostatycznej.

Śmietnik (Waste bin) - zbiornik na toner resztkowy w kartridżu LJ Prom26nw. Bęben światłoczuły OPC obracając się w kasecie Laser Jet Prom26nw wchodzi w kontakt z listwą czyszczącą (Wiper blade), która usuwa z powierzchni bębna pozostałe cząsteczki tonera, które to gromadzone są w "śmietniku" (Waste bin). Zgromadzony tam toner nie nadaje się do powtórnego użycia w Laser JetProm26nw, gdyż utracił swoje właściwości elektrostatyczne.

Seal (plomba) - plomby samoprzylepne w postaci naklejanego paska są zabezpieczeniem wszędzie tam, gdzie brak jest zamknięcia mechanicznego kasety m26 nw. Plomba ta posiada warstwę kleju oraz tasiemkę, którą usuwamy przed włożeniem tonera do drukarki LJ m26 nw. W drukarkach laserowych Laser Jet m26 nw plomba samoprzylepna jest używana głównie w celu zapewnienia bezpiecznego transportu kartridża po jego zregenerowaniu oraz przed zawilgoceniem tonera.
